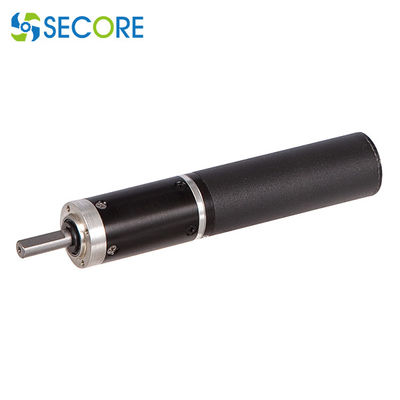

motore planetario 12V 24V 2.6A dell'ingranaggio di 42mm Bldc per la serratura di elettronica
Dettagli:
|
|
Luogo di origine: | Cina |
---|---|
Marca: | SECORE |
Certificazione: | CE ROHS |
Numero di modello: | BLD2270 |
Termini di pagamento e spedizione:
|
|
Quantità di ordine minimo: | 500 |
Prezzo: | Negotiated The Price |
Imballaggi particolari: | 500pcs per cartone o come richiesta |
Tempi di consegna: | 15-18 giorni lavorativi |
Termini di pagamento: | T/T, D/A |
Capacità di alimentazione: | 100000pcs al mese |
Informazioni dettagliate |
|||
Velocità: | 3500r/min o su misura | Tensione nominale: | 24V |
---|---|---|---|
Ad ingranaggi: | gearhead planetario | Commutazione: | senza spazzola |
Coppia di torsione stimata: | 22mN.m o come richiesta | Diemeter * lunghezza: | 22*95 (millimetro) |
Nome di prodotto: | 24 motori dell'ingranaggio planetario, mini motore dell'ingranaggio BLDC, motore senza spazzola trif | Applicazione tipica: | aspirapolveri, robot medico, macchine utensili, attrezzature di comunicazione |
Evidenziare: | motore senza spazzola 22mm trifase,motore senza spazzola di 48V 22mm,motore senza spazzola trifase 48V |
Descrizione di prodotto
fase planetaria senza spazzola 12V 24V 36V 48V di Palo 3 del motore 8 di 22mm con il cambio di 70mm
Caratteristiche di prestazione chiave:
Tipo del motore | Motore senza spazzola di CC |
Tipo del cambio | Planetario |
Palo | 8 |
Fase | 3 |
Diametro | Cambio: 22mm; Motore di CC: 22mm |
Tensione nominale | CC 12V/24V o su misura |
Rapporto di marce | 1:3.7 ~1: 51 |
Picco di corrente | 1.5A |
Nessuna velocità del carico | 6000rpm |
Velocità nominale | 3500rpm |
Gamma ammissibile del carico | 0.1-01.0N.m per il duty cycle S1 |
Potere stimato | 8W |
Dimensione:
Diametro del motore: 22mm (personalizzabile)
Lunghezza del motore: (personalizzabile) 70 millimetri
diametro dell'asse: 6mm (personalizzabile)
Dimensione del cambio: diametro 22mm * lunghezza 22.4mm facoltativi/33mm/41.5mm (customizabable)
Fornisca la dimensione del motore, conduca i requisiti, la tensione di funzionamento, la conversione a vuoto, la corrente a vuoto, il carico, la corrente della stalla, ecc, ADATTARE il VOSTRO MOTORE.
Parametro tecnico del motore senza spazzola:
Modello | Numero di Pali | Numero della fase | Tensione nominale VCC | Velocità a vuoto r/min | Velocità stimata r/min | Coppia di torsione stimata mN.m | W potenza di uscita | Coppia di torsione di punta mN.m |
Picco di corrente A | Fase/fase ohm di resistenza |
Fase/fase induttanza MH |
BLD2270 | 8 | 3 | 24 | 6000 | 3500 | 22 | 8 | 50 | 1,5 | 11,8 | 4,2 |
Motore senza spazzola con i dati tecnici del gearhead (motore dell'ingranaggio planetario di BLDC):
Rapporto di riduzione | 3,7 | 5,2 | 14 | 19 | 27 | 51 |
Numero degli ingranaggi | 1 | 1 | 2 | 2 | 2 | 3 |
lunghezza millimetro del cambio | 24,4 | 24,4 | 33 | 33 | 33 | 41,5 |
Velocità a vuoto RPM | 1617 | 1158 | 429 | 316 | 222 | 118 |
Velocità stimata RPM | 943 | 676 | 250 | 184 | 130 | 69 |
Coppia di torsione stimata N.m | 0,073 | 0,1 | 0,25 | 0,34 | 0,48 | 0,8 |
Carico consentito massimo in poco tempo N.m | 0,3 | 0,3 | 1,2 | 1,2 | 1,2 | 2,5 |
U | V | W | Vcc | Ha | HB | Hc | Terra |
Rosso | Brown | Nero | Blu | Giallo | Brown | Rosso | Verde |
26AWG UL1007 | 28AWG UL1007 |
Come selezionare il motore adatto dell'ingranaggio?
1.Know i vostri requisiti di applicazione del vostro motore dell'ingranaggio;
Montando spazio, alimentazione introdotta come tensione, corrente, frequenza, peso, speranza di vita, velocità, coppia di torsione, l'ambiente ecc. di operazione.
2. Selezioni il motore adeguato;
L'ad ingranaggi siete interessato dentro, quali un'induzione universale e senza spazzola di CA, di CC, o un motore a magnete permanente dell'ingranaggio
3. Conosca i requisiti di coppia di torsione e della velocità del carico essere guidato
Per assicurare il vostro motore dell'ingranaggio è la giusta dimensione per la vostra applicazione progettata, è vitale da conoscere la vostra coppia di torsione cominciare e correre della velocità dell'uscita.
