Descrizione di prodotto

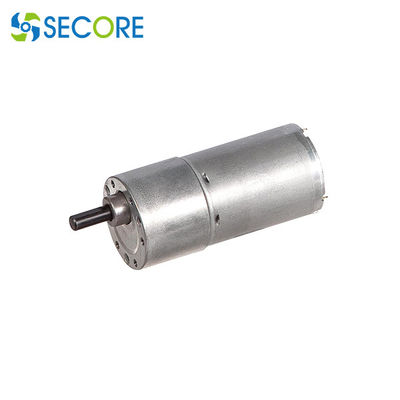

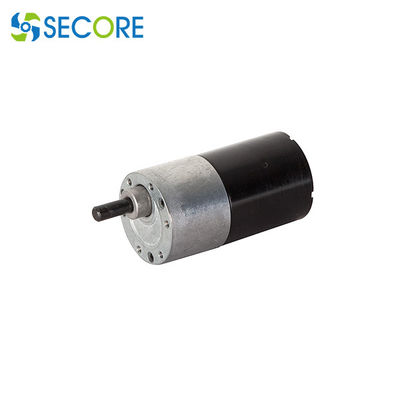

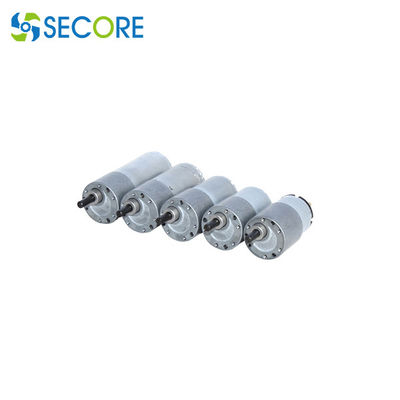

Micro motore senza spazzola del dente cilindrico di CC del diametro 37mm, motore di BLDC 12V con il dente cilindrico Gearhead
Modello: BLD3657 motore senza spazzola del dente cilindrico di 3 pali di fase 4, con il driver incorporato
La coppia di torsione ammissibile varia 0.6N.m per funzionamento continuo
Componenti facoltative: codificatore magnetico/ottico; freno acceso/spento; connettore di cavo; le dimensioni dell'asse & della flangia di Customized del regolatore e le caratteristiche tecniche sono disponibili sopra richiesto.
| Tipo del motore |
Motore senza spazzola di CC |
| Tipo del cambio |
Dente cilindrico |
| Palo |
4 |
| Fase |
3 |
| Diametro |
Cambio: 37mm; Motore di CC: 36mm |
| Tensione nominale |
CC 12V/24V o su misura |
| Rapporto di marce |
1:6 ~1: 250 |
| Nessuna corrente del carico |
200mA; 400mA |
| Corrente nominale |
550mA; 850mA |
| Nessuna velocità del carico |
4000rpm |
| Velocità nominale |
3000rpm |
| Gamma ammissibile del carico |
0.6N.m per il duty cycle S1 |
| Driver |
Driver incorporato |
| Potere stimato |
4.7W; 6.3W |
Dimensione:
Dati tecnici del motore senza spazzola:
| Modello |
Numero di Pali |
Numero della fase |
Tensione nominale |
Velocità a vuoto |
Corrente a vuoto |
Coppia di torsione stimata |
Velocità stimata |
corrente nominale |
Potere stimato |
| |
# |
# |
CC DI V |
r/min |
mA |
mN.m |
r/min |
mA |
W |
| BLD3740-1240 |
4 |
3 |
12 |
4000 |
400 |
15 |
3000 |
850 |
4,7 |
| BLD3740-2440 |
4 |
3 |
24 |
4000 |
200 |
20 |
3000 |
550 |
6,3 |
Dati tecnici del motore senza spazzola dell'ingranaggio planetario (BLD3740-1240):
| Rapporto di riduzione |
6 |
10 |
18 |
30 |
50 |
75 |
100 |
150 |
200 |
250 |
| Numero degli ingranaggi |
2 |
2 |
3 |
3 |
4 |
4 |
4 |
5 |
5 |
5 |
| Lunghezza millimetro |
21,5 |
21,5 |
26,5 |
26,5 |
29 |
29 |
29 |
31,5 |
31,5 |
31,5 |
| Velocità a vuoto RPM |
667 |
400 |
222 |
133 |
80 |
53 |
40 |
27 |
20 |
20 |
| Velocità stimata RPM |
500 |
300 |
167 |
100 |
60 |
40 |
30 |
20 |
15 |
12 |
| Coppia di torsione stimata N.m |
0,07 |
0,12 |
0,2 |
0,33 |
0,49 |
0,73 |
0,96 |
1 |
1 |
1 |
| Carico consentito massimo in poco tempo N.m |
1 |
1 |
3,5 |
3,5 |
3,5 |
7,5 |
7,5 |
7,5 |
7,5 |
9 |
| direzione di rotazione |
Senso antiorario |
Senso antiorario |
CW |
CW |
Senso antiorario |
Senso antiorario |
Senso antiorario |
CW |
CW |
CW |
Dati tecnici del motore senza spazzola dell'ingranaggio planetario (BLD3740-2440):
| Rapporto di riduzione |
6 |
10 |
18 |
30 |
50 |
75 |
100 |
150 |
200 |
250 |
| Numero degli ingranaggi |
2 |
2 |
3 |
3 |
4 |
4 |
4 |
5 |
5 |
5 |
| Lunghezza millimetro |
21,5 |
21,5 |
26,5 |
26,5 |
29 |
29 |
29 |
31,5 |
31,5 |
31,5 |
| Velocità a vuoto RPM |
667 |
400 |
222 |
133 |
80 |
53 |
40 |
27 |
20 |
15 |
| Velocità stimata RPM |
500 |
300 |
167 |
100 |
60 |
40 |
30 |
20 |
15 |
12 |
| Coppia di torsione stimata N.m |
0,1 |
0,16 |
0,26 |
0,44 |
0,65 |
0,98 |
1 |
1 |
1 |
1 |
| Carico consentito massimo in poco tempo N.m |
0,5 |
0,5 |
1,5 |
1,5 |
3 |
3 |
3 |
3 |
3 |
3 |
| direzione di rotazione |
Senso antiorario |
Senso antiorario |
CW |
CW |
Senso antiorario |
Senso antiorario |
Senso antiorario |
CW |
CW |
CW |
Diagramma del cavo:
Applicazione tipica:
- Motori per l'apparecchiatura e gli apparecchi medici dell'ufficio
• Stampatrice, copiatrice, proiettore, trinciatrice, fax (tagliacarte), unità periferica di computer, incavo di sollevamento ecc.
• macchina del respiro, pompa di pulizia medica, ventilatore medico, letto medico, strumento dentario, robot chirurgico ecc
- Motori per la macchina utensile e l'attrezzatura di forma fisica
• Cacciavite elettrico, pinze idrauliche elettriche, forbici elettriche,
• Pistola della fascia, sedia di massaggio, pedana mobile
- Motori per gli elettrodomestici e la cura personale
• Purificatore dell'aria, toilette astuta, fon, bigodino di capelli, spazzolino da denti, vibrazione, macchina di rubdown, smerigliatrice del piede, attrezzatura facciale di bellezza, pinzette del sopracciglio, coltello d'infilatura elettrico
• Miscelatore, spazzatrice, lavavetri, piccoli elettrodomestici
